Nas últimas semanas tenho estudado a circ, uma linguagem textual para descrever e simular circuitos lógicos digitais. A proposta dela é simples: em vez de arrastar portas lógicas em um simulador gráfico, você escreve o circuito em texto e roda ele direto no navegador, pelo playground oficial.

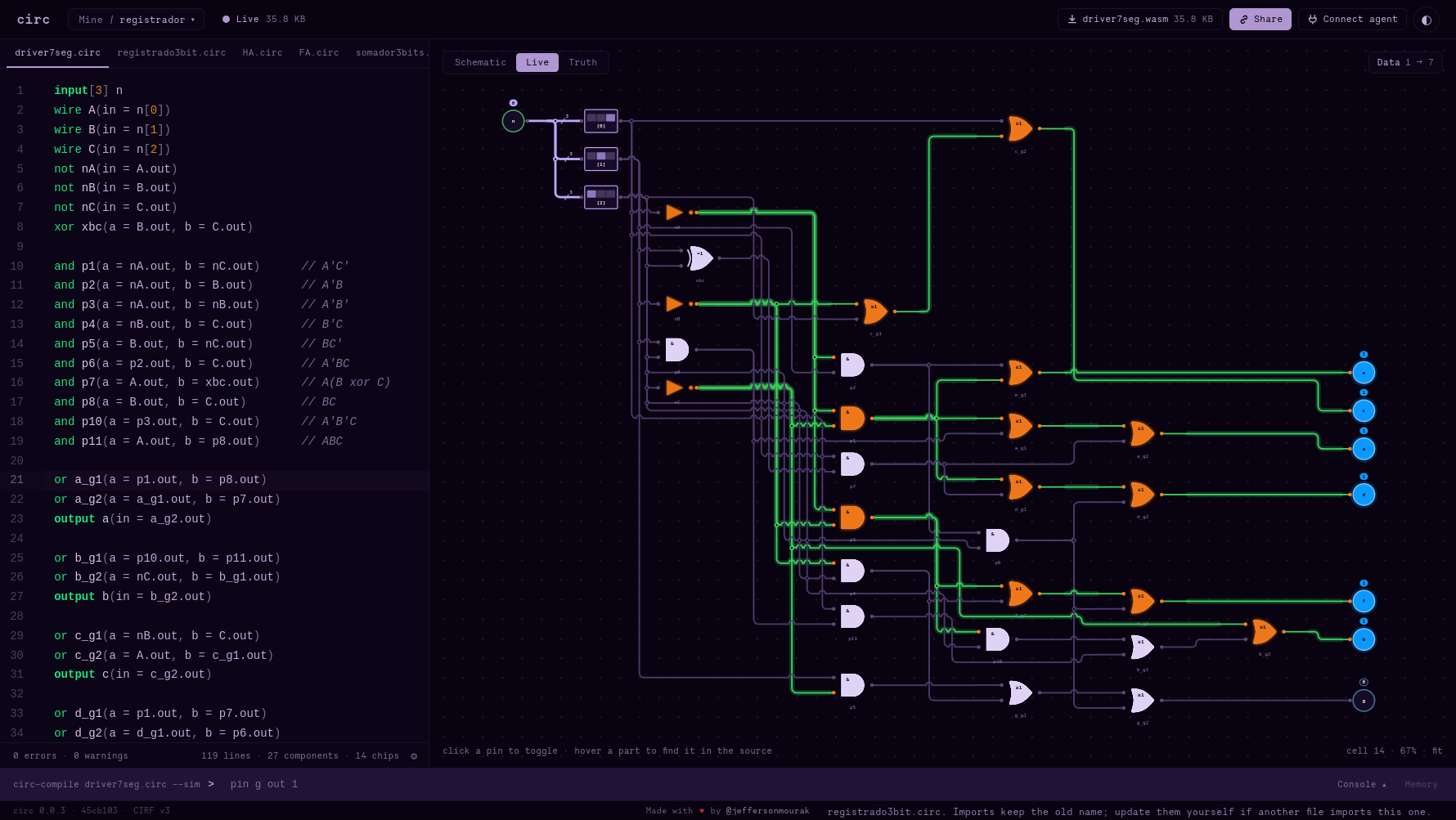

Exemplo de simulação de um circuito no playground da circ

Para praticar, criei o repositório aprendendo-circ-lang, onde fui construindo circuitos combinacionais e sequenciais do zero, de uma porta lógica isolada até um pequeno somador de 3 bits com registrador e saída em display de 7 segmentos. Neste post vou mostrar esses circuitos e explicar o que cada trecho de código faz.

Sintaxe básica da circ

Antes de ir para os circuitos, vale entender os elementos principais da linguagem (a referência completa tem todos os detalhes).

  • input declara pinos de entrada. Também aceita barramentos: input[3] a cria uma entrada de 3 bits;
  • output nome(in = ...) declara uma saída, sempre vinculada a um sinal através da porta in;
  • portas lógicas (and, or, not, xor, nand, nor, xnor) são instanciadas como componentes, cada uma com um nome e as portas conectadas entre parênteses, por exemplo and g(a = x, b = y);
  • wire é um componente de passagem, usado para nomear um sinal intermediário. Ele tem uma porta in e uma porta out;
  • import traz um circuito de outro arquivo para ser reutilizado como um componente, por exemplo import HA "HA.circ";
  • {a, b} concatena sinais em um barramento maior, e sinal[i] extrai um bit específico dele;
  • comentários seguem o estilo // comentário até o fim da linha.

Com isso já dá para ler qualquer um dos circuitos abaixo.

Half Adder: somando dois bits

O primeiro circuito do repositório é o meio somador (HA.circ), que soma dois bits e gera a soma (s) e o carry (c):

// HA - Half Adder (meio somador)
// S = A xor B,  C = A and B
input a, b
xor s_g(a = a, b = b)
and c_g(a = a, b = b)
output s(in = s_g.out)
output c(in = c_g.out)
  • input a, b declara as duas entradas de 1 bit;
  • xor s_g(...) instancia uma porta XOR chamada s_g, que calcula a soma sem considerar o carry;
  • and c_g(...) instancia uma porta AND chamada c_g, que calcula o carry (só é 1 quando a e b são 1);
  • as duas saídas (s e c) são conectadas ao out de cada porta.

Full Adder: somando com carry de entrada

O somador completo (FA.circ) soma dois bits e um carry de entrada (cin), reaproveitando o HA que acabamos de ver:

// FA - Full Adder (somador completo)
// dois half adders + OR para o carry de saída
import HA "HA.circ"
input a, b, cin
HA ha1(a = a, b = b)
HA ha2(a = ha1.s, b = cin)
or cout_g(a = ha1.c, b = ha2.c)
output s(in = ha2.s)
output cout(in = cout_g.out)

Aqui aparece o import: HA deixa de ser só um arquivo e passa a ser um componente que pode ser instanciado, igual a uma porta lógica. A ideia do full adder é:

  • ha1 soma a e b, gerando uma soma parcial (ha1.s) e um carry parcial (ha1.c);
  • ha2 soma essa soma parcial com cin, gerando a soma final (ha2.s) e outro carry parcial (ha2.c);
  • a porta or cout_g combina os dois carries parciais no carry de saída (cout) — se qualquer um dos dois half adders gerou carry, o full adder também gera.

Somador de 3 bits

Encadeando três FA, dá para somar números de 3 bits (somador3bits.circ):

// somador3bits - somador de 3 bits com carry ripple
// a[0]/b[0] = LSB, a[2]/b[2] = MSB
import FA "FA.circ"
input[3] a, b
input cin
FA fa0(a = a[0], b = b[0], cin = cin)
FA fa1(a = a[1], b = b[1], cin = fa0.cout)
FA fa2(a = a[2], b = b[2], cin = fa1.cout)
output[3] s(in = {fa0.s, fa1.s, fa2.s})
output cout(in = fa2.cout)

input[3] a, b já mostra os barramentos em ação: a e b passam a ter 3 bits, acessados como a[0] (menos significativo) até a[2] (mais significativo). Essa é a técnica de carry ripple: o carry de saída de um FA vira o cin do próximo, e a soma final é montada com {fa0.s, fa1.s, fa2.s}, que concatena os três bits de soma em um barramento de 3 bits.

Registrador: guardando um bit

Para a parte sequencial, registrador.circ implementa um flip-flop tipo D mestre-escravo, que só atualiza a saída na borda de descida do clock:

input dado, clock
not nclk(in = clock)

// latch mestre: aberto quando clock = 1
and m1(a = dado, b = clock)
and m2(a = qm, b = nclk.out)
or  m_o(a = m1.out, b = m2.out)
wire qm(in = m_o.out)

// latch escravo: aberto quando clock = 0
and s1(a = qm.out, b = nclk.out)
and s2(a = qs, b = clock)
or  s_o(a = s1.out, b = s2.out)
wire qs(in = s_o.out)

output s(in = qs.out)

São dois latches em série: o mestre fica “aberto” (acompanha dado) enquanto clock = 1, e o escravo só abre quando clock = 0. Como nunca ficam abertos ao mesmo tempo, o valor só se propaga do mestre para o escravo no instante em que o clock desce de 1 para 0 — daí o circuito ser sensível à borda de descida. Repare também no uso do wire para nomear os sinais intermediários qm e qs, o que deixa as realimentações (m2 usando qm, s2 usando qs) mais legíveis.

Empilhando três desses registradores com um clock compartilhado (registrado3bit.circ), dá para guardar um valor de 3 bits inteiro:

import registrador "registrador.circ"
input[3] d
input clock
registrador r0(dado = d[0], clock = clock)
registrador r1(dado = d[1], clock = clock)
registrador r2(dado = d[2], clock = clock)
output[3] q(in = {r0.s, r1.s, r2.s})

Juntando tudo: main.circ

O circuito principal importa o somador, o registrador de 3 bits e um decodificador para display de 7 segmentos (driver7seg.circ, que traduz um número de 3 bits nos sinais dos sete segmentos do display), conectando os três:

import somador3bits "somador3bits.circ"
import registrado3bit "registrado3bit.circ"
import driver7seg "driver7seg.circ"

input[3] a, b
input clk

// circ não tem constante, então: x AND (NOT x) == 0
not zero_n(in = clk)
and zero(a = clk, b = zero_n.out)

somador3bits add(a = a, b = b, cin = zero.out)
registrado3bit regs(d = add.s, clock = clk)
driver7seg display(n = regs.q)

output[3] soma(in = add.s)
output[3] registrado(in = regs.q)

Um detalhe interessante: a circ não tem um valor constante 0 embutido, então o truque x AND (NOT x) é usado para gerar um 0 fixo, usado como carry de entrada do somador. Fora isso, o main.circ é basicamente fiação: a + b entra no somador3bits, o resultado é guardado no registrado3bit a cada pulso de clock, e o valor registrado é decodificado pelo driver7seg para acender os segmentos corretos.

Testando no playground

Não é preciso instalar nada para rodar esses circuitos. Basta abrir o playground da circ e colar o conteúdo de qualquer arquivo .circ do repositório. O main.circ já dá para ver o somador completo funcionando, com os leds do display reagindo em tempo real.

Considerações finais

Construir esses circuitos aos poucos, começando de uma porta XOR isolada até um somador com registrador e display, ajudou bastante a fixar conceitos de lógica digital que, no papel, às vezes parecem abstratos. E como a circ é um projeto open source, criado pelo Jefferson Mourak, também é uma boa desculpa para estudar a linguagem e, quem sabe, contribuir com ela no futuro.

Quem quiser ver o repositório completo ou testar os circuitos pode acessar aprendendo-circ-lang no GitHub.
